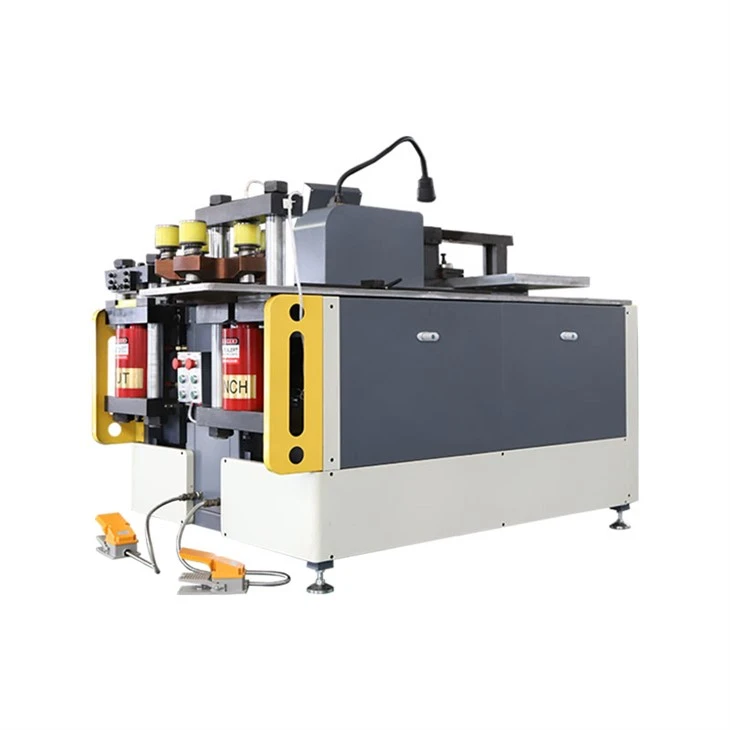

3 in1 bara kesme makineleri

Bu yeni yükseltilmiş gri beyaz akıllı işleme ekipmanı, üç temel işlem birimini entegre eder: yumruklama, kesme ve bükme. Her istasyon, verimli üretim sağlamak için paralel ve bağımsız olarak çalışabilir. Bunlar arasında, delme istasyonu, işleme verimliliğini artırmak için farklı spesifikasyonlardaki kalıpları hızlı bir şekilde değiştirebilen bir taret yapısı tasarımıdır; Bükme istasyonu, bükme açısını doğru bir şekilde kontrol edebilen ve karmaşık şekillerin yüksek hassasiyeti elde edebilen bir CNC bellek sistemi ile donatılmış kapalı bir yapı benimser.

Soruşturma göndermek

Açıklama

3 in1 bara kesme makineleri

Bakır ve alüminyum çubuk işleme ekipmanının ana özellikleri
1. CNC Çekirdek Kontrolü:Siemens PLC kontrol sistemi ile donatılmış, otomatik kapatma koruma fonksiyonuna sahiptir. Bükme istasyonunun parametrelerini rahatça ayarlayarak, bakır ve alüminyum çubukların özelleştirilmiş oluşturulması doğru bir şekilde tamamlanabilir ve ideal şekil kolayca oluşturulabilir.

PLC

2. Yüksek hassasiyetli delme ünitesi:Sünek demirden yapılmış, taret tipi altı modlu veya sekiz modlu entegre bir pikapı benimser. Döner tabaka bir bütün olarak işlenir ve kalıp montaj delikleri, son derece yüksek hassasiyet sağlamak, kalıbın servis ömrünü etkili bir şekilde genişletmek, kalıp değişim frekansını büyük ölçüde azaltmak ve bakım maliyetlerini azaltmak için CNC işleme merkezi tarafından hassas bir şekilde oyulur.

punch
3. Verimli kesme yapısı:Kesme ünitesi, kesme açıklığının düz ve pürüzsüz olmasını ve işleme işlemi sırasında hiçbir atık üretilmemesini sağlamak için yenilikçi bir çift sütunlu çift bıçak kesme tasarımı benimser. Uzun bir süre ve yüksek frekansta kullanılsa bile, ekipman yapısı sabit kalabilir ve deforme olmayabilir, bu da tutarlı işleme kalitesi sağlar.

cut
4. Çeşitli bükülme performansı:Bükme ünitesi kapalı bir bükülme işlemini benimser ve her kuvvet noktası 50 mm kalınlığında bir katı ışın ile bağlanır. Açık bükülme ile karşılaştırıldığında, mekanik mukavemet önemli ölçüde geliştirilir. Bükme açılarının kesin CNC kontrolünü destekler. Örnek olarak "Z-Bend" alarak, yalnızca üst ve alt düzlemlerin dikey yüksekliğine (h) girmeniz gerekir ve eğim (L) uzunluğuna (L) ve ekipman otomatik olarak kesin bükme işlemlerini hesaplayabilir ve gerçekleştirebilir. Çalışırken, açı ve generatrix kalınlık parametrelerini girerek iş parçası işlemeyi kolayca tamamlayabilirsiniz. Aynı zamanda, işleme doğruluğunu daha da artırmak için bellek ve hata telafi işlevleri ile donatılmıştır. Her işleme ünitesinin çalışma stroku esnek bir şekilde ayarlanabilir, bu da işleme döngüsünü etkili bir şekilde kısaltır ve üretim verimliliğini büyük ölçüde artırır. Ek olarak, kalıp değiştirerek, farklı işlem gereksinimlerini karşılamak için kabartma, düzleştirme ve bükülme gibi çeşitlendirilmiş işleme işlevlerini de genişletebilir.

bend
5. Yüksek kaliteli hidrolik sistem:Hidrolik yağ tankı, hidrolik yağın oksidasyonunu ve bozulmasını etkili bir şekilde önlemek ve hidrolik sistemin uzun süreli stabil operasyonunu sağlamak için 3 mm çelik plakalar ve fosfat işlemi ile oluşturulur ve oluşturulur. Ekipman üç bağımsız silindir ve yağ pompası ile donatılmıştır ve her bir bileşenin çalışması, kararlı ve güvenilir güç çıkışını sağlamak için birbirine müdahale etmez.

Cylinder and motor

Parametre

3IN1 BUSBAR KESME MAKİNELERİ

Model: DSMX -303 ESK-B
Marka: Desg
Ağırlık: 1380kg
Çalışma Müdürlüğü: 1890 * 1350 * 1400mm
İkinci Çalışma Tezgahı Boyutu: 600*360*60mm
Maksimum yumruk kesme ve bükülme genişliği: 160mm
Maksimum yumruk kesme ve bükme kalınlığı: 15mm (20mm önerilmez)
Delme deliği kapsamı: 4. 3-30 mm
Fonksiyon: Dikey bükme, yatay bükme, yumruklama, kesme, kabartma vb.
Motor: 3x4kw
Delme Ölümleri: φ7, φ9, φ11, φ13, φ17, φ13 × 18, φ21, φ17 × 21

Uygulama alanları

3 In1 Busbar kesme makinesinin uygulama alanları

1. Elektrik Endüstrisi: Dağıtım panoları ve kutuların üretiminde, bakır ve alüminyum klimaların verimli işlenmesi ve elektrik bağlantılarının sağlanmasında kullanılır.
2. Telekomünikasyon endüstrisi: Güç yönetimi verimliliğini artırmak için Telekomünikasyon Dağıtım Sistemleri için Bara Üretimi.
3. Ağır Makine Üretimi: Kararlı elektrik bağlantıları sağlamak için özelleştirilmiş ağır makineler.
4. Otomotiv Endüstrisi: Elektrikli Araç Bara Üretimine Yardımcı Olun ve Üretim Süreçlerini Optimize edin.
5. Yenilenebilir Enerji Endüstrisi: Güneş ve Rüzgar Enerjisi Üretimi Dağıtım Sistemleri için Gereken Balı Üretim
