Servo Motorlu Otomatik Durdurucu Bara İşleme Makinesi

Ürün Açıklaması

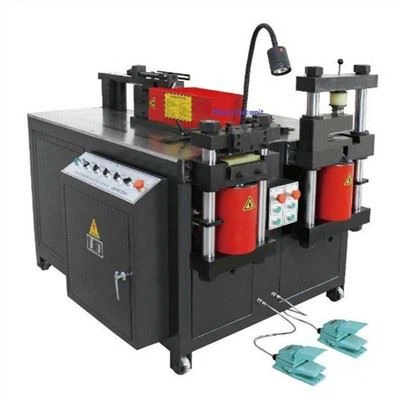

Servo Motorlu Otomatik Durdurucu Bara İşleme Makinesi

503ESK-PÜrünün delme, kesme ve bükme için üç işleme istasyonu vardır.

üç bağımsız hidrolik sistemle tasarlanmıştır. Delme, kesme ve

bükme istasyonları aynı anda çalışabilir.

(1) Delme istasyonu, delme koordinatlarını servo motorlar ve PLC aracılığıyla kontrol eder,

gözenekli iş parçalarının verimli ve doğru bir şekilde sürekli konumlandırılmasını ve delinmesini sağlar.

(2) Kesme istasyonu, kesme bloğu boyutunu servo motorlar ve PLC aracılığıyla otomatik olarak kontrol eder,

kullanışlı ve verimli hale getiriyor.

(3) Bükme istasyonu bükme uzunluğunu bir servo motor aracılığıyla kontrol eder, otomatik olarak bulur

malzeme engelleme konumu ve birden fazla açı ve bükme konumu bulmak için bir program elde edebilir.

Teknik parametreler

 Ürün Detayları

Servo durdurma malzeme kontrol sisteminin benimsenmesi:

kesme modu,delme modu ve bükme modu

▶ Şekilde gösterildiği gibi kesme modu:
(1) Birden fazla parça kesmek için aynı uzunluğu ayarlayın
(2) Birden fazla parçayı ve farklı uzunluklarda tek parçaları kesmek için farklı uzunluklar ayarlayın.

Delme modu şekilde gösterilmiştir:

(1)Farklı koordinatlara sahip birden fazla düzensiz delme deliği ayarlayın ve koordinatları doğrudan doldurun

(2) Çeşitli şablonlar ayarlayın: 1 delik, 2 delik, 4 delik vb. Doğrudan uygulamak basit ve etkilidirşablon.

Bükme modu şekilde gösterilmiştir:

(1) Kullanıcı arayüzü sezgiseldir ve anlaşılması kolaydır.

(2) Kararlı performans ve kolay kullanım

(3) Yüksek bükülme hassasiyeti ve iyi çalışma tekrarlanabilirliği

Ürün Özellikleri

Kesim İstasyonu:

Çift kolonlu kesme yapısı, düz kesit, atık yok, çapak yok, köşelerde çökme yok. Çapak yok,

çökmüş köşeler yok.

Delme İstasyonu:

Kalıp değiştirmeye gerek duymayan, sfero dökümden yapılmış, altı modlu bir döner tabladır.

Sık kalıp değişiminden kaynaklanan hatalı çalışmayı azaltır ve kalıpların hasar oranını azaltır.

Atlıkarınca, üst ve alt kısımların mutlak hizalanmasını sağlayan ayrılmaz bir parçadır.

kalıpların eşmerkezliliğini kalıplar ve iyileştirir ve kalıpların servis ömrü

büyük ölçüdegelişmiş.

Bükme İstasyonu:
Kapalı bükme yapısı, düz bükme ve kabartma işlemlerini daha düzgün hale getirir.

Seri üretimde tekrarlanan konumlandırma doğruluğunu büyük ölçüde artırın. Ayrıca çift katmanlı çalışmayı da benimsiyor

etkilemeden aynı anda çalışan üç çalışma istasyonunun gerçek anlamını gerçekleştiren masa

birbirine göre.

PLC Kontrolü:
Eksiksiz bir Siemens bilgi işlem sistemini benimseyen CNC kontrolü, işbirliği sayesinde gerçekleştirilir

PLC ve yer değiştirme sensörlerinin bükülmeyi daha hassas hale getirmesi. Ekipman otomatik olarak

kesme uzunluğunu, bükülme açısını ve bükülme noktasını hesaplayarak işlemi kolaylaştırır

ve kullanımı kolaydır.

Örnek ekran

Ürün uygulaması

Bara makinesi esas olarak yüksek ve alçak gerilim imalat endüstrisi için uygundur.

şalt sistemive transformatörler olup, bakır ve alüminyum baraların özelliklerini eklemek için kullanılır.
