Otobüs çubuğu işleme makinesi

DESG, BUSBAR işleme makinelerinin üretimi konusunda uzmanlaşmıştır. Bu ekipman, üç pompalı dört istasyonlu bir CNC Busbar işleme makinesi, iki damgalama ünitesi, kesme, dört birim entegre makineyi bükerek, her işleme ünitesi birbirine müdahale etmeden aynı anda çalışabilir, yüksek iş verimliliği

Soruşturma göndermek

Açıklama

Teknik parametreler

Bus çubuğu işleme makinesi ekipmanı, yumruklama kesme ve bükme fonksiyonlarını entegre eder. Mükemmel performans parametreleri ile çeşitli metal işleme görevlerini verimli bir şekilde tamamlayabilir. Üretim verimliliği ve işleme kalitesi için ikili garantiler sağlayarak makine üretiminde, sac metal işleme ve diğer alanlarda yaygın olarak kullanılmaktadır.

punching

Ana Teknik Parametreler: DSMX -504 ESK

# Yumruk işlevi

Maksimum Delme Kuvvetleri: 500kn, Yüksek mukavemetli delme gereksinimlerini karşılamak için güçlü güç

Delme çapı aralığı: φ4. 3- φ36, çeşitli özellikler ve işleme gereksinimleri için uygun

Delme genişliği: 260mm, büyük boyutlu iş parçalarını işleyebilir

Delme Kalınlığı: 16mm, daha kalın bakır ve alüminyum çubukları kolayca çıkarın

# Kesme işlevi

Maksimum kesme kuvveti: 800kn, bakır ve alüminyum çubuk kesme işlemlerinin verimli bir şekilde tamamlanması

Maksimum kesme genişliği: 260mm, büyük boyutlu iş parçalarını destekler

Maksimum kesme kalınlığı: 16mm, daha kalın bakır ve alüminyum çubuk kesme

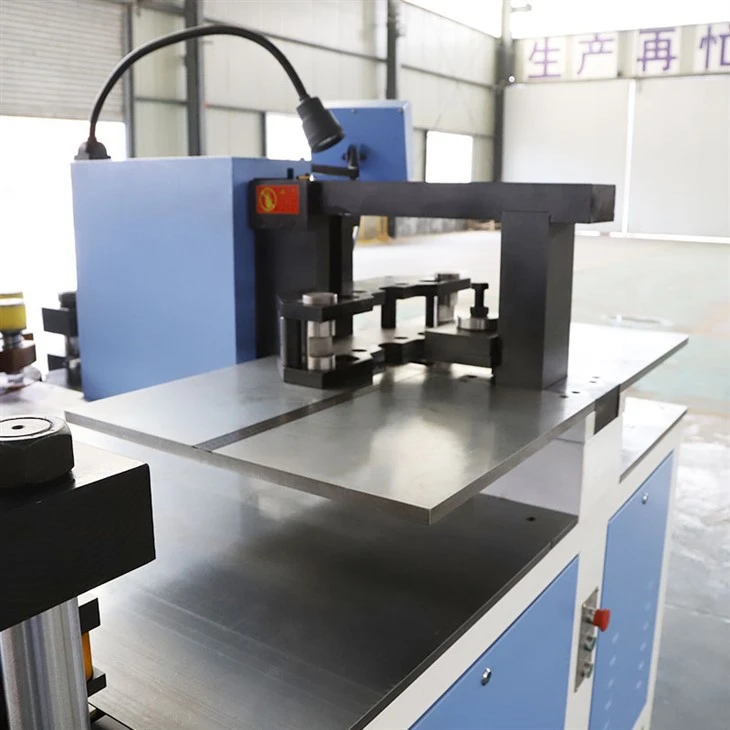

# Bükme işlevi

Maksimum bükme kuvveti: 500kn, karmaşık bükülme görevlerinin sorunsuz bir şekilde tamamlanmasını sağlamak

Maksimum bükülme genişliği: 260mm, büyük boyutlu bükülmenin ihtiyaçlarını karşılamak

Maksimum bükülme kalınlığı: 16mm, daha kalın bakır ve alüminyum çubuk malzemeler için uygun

# Boyutlar:1925 × 1560 × 1490mm, kompakt tasarım alan tasarrufu sağlar

# Motor Gücü: Kararlı güç çıkışı sağlayan 3 × 5.5kw

# Makine Ağırlığı:2115kg, istikrarlı ve güvenilir bir çalışma sağlamak

# Bükme Doğruluğu:± 1 derece, işlenmiş parçaların yüksek hassasiyetini sağlamak

# Tekrarlanan bükülme doğruluğu:± 0. 3 derece, yüksek hassasiyetli parti üretimi elde etmek

# Güç kaynağı gereksinimleri:Farklı güç tüketimi ortamlarına uyum sağlayarak 380V, 220V, 415V ve diğer voltaj özelleştirmesini destekler.

Yolu çubuğu işleme makinesi ekipmanları damgalama, kesme ve bükme fonksiyonlarını entegre eder. Mükemmel performans parametreleri ile çeşitli metal işleme görevlerini verimli bir şekilde tamamlayabilir. Üretim verimliliği ve işleme kalitesi için ikili garantiler sağlayarak makine üretiminde, sac metal işleme ve diğer alanlarda yaygın olarak kullanılmaktadır.

Four-in-one-busbar-processing-machine

Ürün özellikleri

Bu üç pompalı dört istasyonlu CNC BUSBAR işleme makinesi ekipmanı, dört birimin eşzamanlı çalışmasında bir atılım elde etmiştir. İki delme birimi, kesme ünitesi ve bükme ünitesi koordinasyon içinde çalışır, bu da her işlemin birbirine müdahale etmemesini sağlarken, şirket için teslimat döngüsünü büyük ölçüde kısaltır. Bunlar arasında bükülme birimi, bükülme doğruluğu açısını daha doğru bir şekilde kontrol etmek için bir PLC CNC sistemi benimser.

# Delme Birimi - Hassasiyet ve Verimlilik Modeli:

TARRET YAPMA YAPISI: 500kn ultra yüksek basınçlı bir hidrolik sistem ile donatılmış, taret kalıp deşarj sistemi sünek demir ile hassas bir şekilde dökülmüştür ve altı delikli ve sekiz delikli modüler tasarım mükemmel aşınma direncine ve ultra uzun servis ömrüne sahiptir. Kalıp doğruluğu tutma oranı%98'den fazladır ve değiştirme işlemi 3 dakika içinde basitleştirilir, bu da kesinti kayıplarını önemli ölçüde azaltır.

# Dört delikli yumruk işleme teknolojisi:

Yenilikçi dört delikli senkron yumruk ünitesi olan tek bir strok, geleneksel tek delikli ekipmanlardan daha verimli olan dört deliğin işlenmesini tamamlayabilir. Özellikle bakır çubukların hızlı bir şekilde işlenmesi için uygundur ve dağıtım kabini busbar üretimi alanlarındaki üretim döngüsünü büyük ölçüde kısaltır.

# Akıllı çift yönlü konumlandırma sistemi:

Lazer destekli kalibrasyon ve sensör geri bildirim teknolojisini entegre eden bir atılım X\/Y eksen mekanik çift yönlü konumlandırma cihazı eklenir. Operatörlerin sıkıcı çapraz çizgili çizim ve ön çekme işleminden geçmeleri gerekmez. Sistem, delik konumunun kesin konumlandırmasını otomatik olarak tamamlar, ± 0.

# PLC Sayısal Kontrol Sistemi:

Bakır Busbar bükme ünitesi, ± 0. 5 derece doğruluğu olan, İngilizce ve Rus gibi çok dilli talimatları destekleyen ve minimum 3mm ve genişliğinde 20mm genişliğinde bakır barikatları işleyebilecek bir PLC sayısal kontrol sistemi ile donatılmıştır.
Uygun çalışma: Renkli bir dokunmatik ekranla donatılmış, yaygın olarak kullanılan bükülme parametrelerini kaydedebilir. Bakır Busbar'ın kalınlığını ve genişliğini girdikten sonra, busbar makinesi otomatik olarak çalışacaktır.
Veri Güvenliği: Veri depolama ve güçlendirme bellek işlevlerine sahiptir.

Ürün kalıpları ve örnekleri

Bakır ve alüminyum bara işleme konusunda uzmanlaşıyoruz ve çeşitli spesifikasyonlarda malzemeleri esnek bir şekilde işleyebiliyoruz. Bakır ve alüminyum çubuklar için, farklı uygulama senaryolarının ihtiyaçlarını karşılamak için kesme, yuvarlak delik\/uzun yuvarlak delik delme, bükme ve bükme gibi çeşitli işlem prosedürlerini doğru bir şekilde tamamlayabiliriz.
Ekipman kalıpların yerini alabilir ve kablo konektörleri düzleştirme, bükme ve presleme gibi bakır çubuklar için özel işleme tekniklerini kolayca gerçekleştirebilir. Temel işlemden karmaşık süreçlere kadar, ekipmanı değiştirmeye gerek yoktur. Basit kalıp değiştirme yoluyla, size verimli ve kullanışlı olan ve üretim verimliliğini artırmaya yardımcı olan tek noktadan bakır ve alüminyum malzeme işleme hizmetleri sağlayabiliriz.

Copper busbar machine sample
