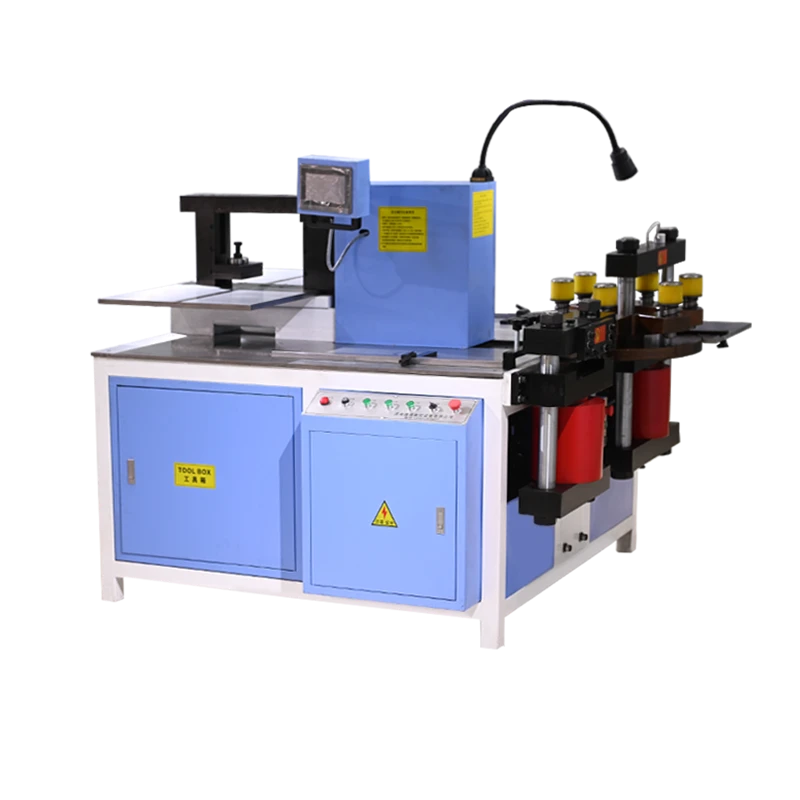

Bakır Busbar bükme ve delme makinesi

DSMX - 503 ESK Ekonomik Bakır Busbar Bükme ve Delme Makinesi, elektrik endüstrisi için özel olarak hazırlanmıştır ve mükemmel performansa sahip verimli bir işleme ekipmanıdır. Maksimum işleme boyutu, 16x260 mm'ye ulaşabilir, bu da çeşitli spesifikasyonlara sahip bakır barın işleme görevleriyle kolayca başa çıkabilir. ​
İşleme makinesi üç anahtar birimi entegre eder: yumruklama, kesme ve bükme. Her birim, kullanıcılara tek noktadan bir bara işleme çözümü sağlamak için birlikte çalışır. Delme ünitesinin kullanımı, çeşitli delik çaplarının ve delik aralığının işleme ihtiyaçlarını doğru bir şekilde konumlandırabilir ve karşılayabilir. Kesme ünitesi yüksek performanslı aletler ile donatılmıştır, kesme işlemi hızlı ve stabildir, insizyon pürüzsüz ve düzdür ve sonraki işlem prosedürlerini büyük ölçüde basitleştiren neredeyse hiç çapak yoktur. Bükme ünitesi de iyi performans gösterir. CNC sisteminin yardımıyla, bükülme açısı ve kuvvet doğru bir şekilde kontrol edilebilir. İster düz bükülme ister dikey bükme olsun, bükülme doğruluğunun endüstri standartlarını kesinlikle karşıladığından emin olmak için kolaylıkla yapılabilir. Büyük elektrik dolapları, dağıtım dolapları, anahtar dolapları ve güç iletimi ve dağıtım projelerinin üretimi için, büyük elektrik dolaplarının üretiminde, ürün kalitesinin tutarlılığını sağlarken, tutarlı özelliklere ve hassasiyete sahip çok sayıda bakır balya gereklidir. Güç İletim ve Dağıtım Projesi sitesinde, uygun çalışması ve güçlü işleme yetenekleri, çeşitli bara işleme ihtiyaçlarına hızlı bir şekilde yanıt verebilir, inşaat süresinden ve maliyetlerden tasarruf edebilir. ​

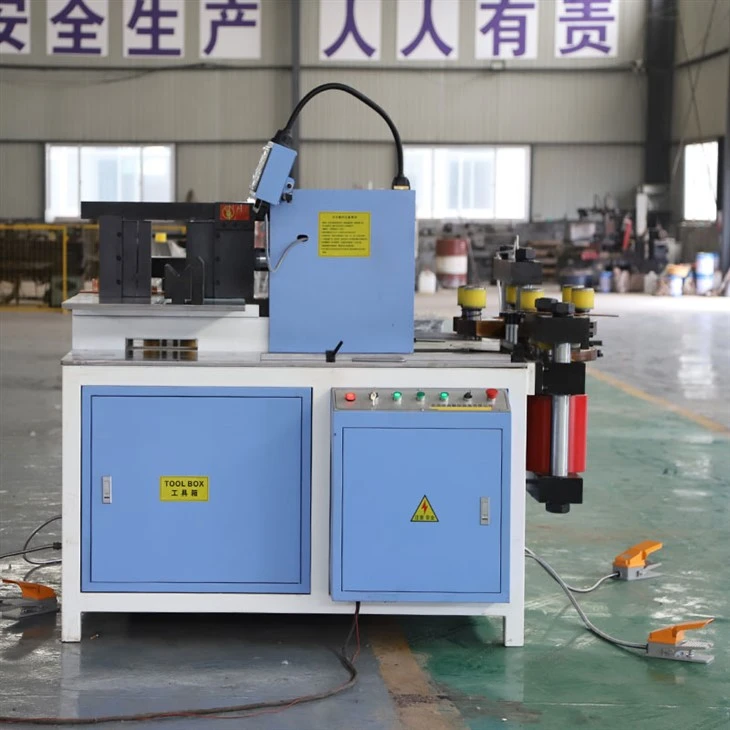

Bakır Busbar bükme ve delme makinesiüç bağımsız hidrolik güç birimi ile donatılmıştır. Her birimin, kesme, delme ve bükülmenin üç temel işlevini elde etmek için net bir çalışma ve verimli işbirliği bölünmesi vardır:
►Kesme Sistemi: Bir çift sütun kesme yapısı benimser. Hassas hidrolik iletim yoluyla, bakır çubuğunu doğru ve hızlı bir şekilde kesebilir. Kesilen yüzey düz ve pürüzsüzdür ve kesme kalitesi yüksektir, bu da sonraki işlemenin doğruluğunu ve güzelliğini sağlar.

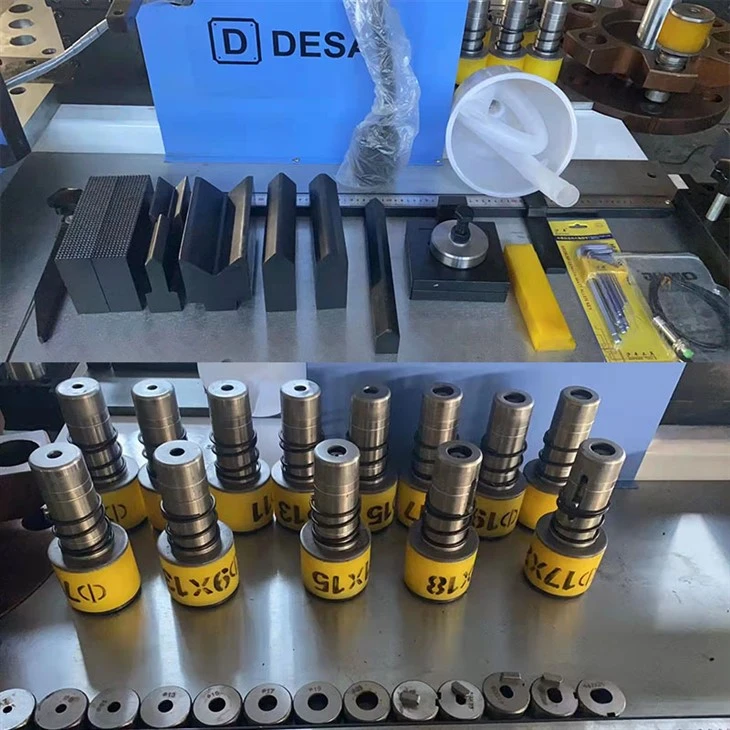

►Punching Sistemi:Altı modlu dişli entegre bir pikap ile donatılmıştır. Pikap, zarif bir şekilde tasarlanmıştır ve farklı kalıp türlerinin hızlı bir şekilde değiştirilmesini destekler. Çeşitlendirilmiş işleme ihtiyaçlarını karşılamak için bakır çubukta yuvarlak delikler, dikdörtgen delikler, kare delikler ve özel şekilli delikler açabilir. Aynı zamanda, üç konumlandırma yöntemi ile donatılmıştır: lazer konumlandırma, eksen konumlandırma koordinasyonu ve konumlandırma pimi. Karmaşık grafikler veya geleneksel delik pozisyonlarından bağımsız olarak, delik merkezi delme makinesine doğru bir şekilde kilitlenebilir ve delme işlemlerinin doğruluğunu ve verimliliğini büyük ölçüde artırabilir.

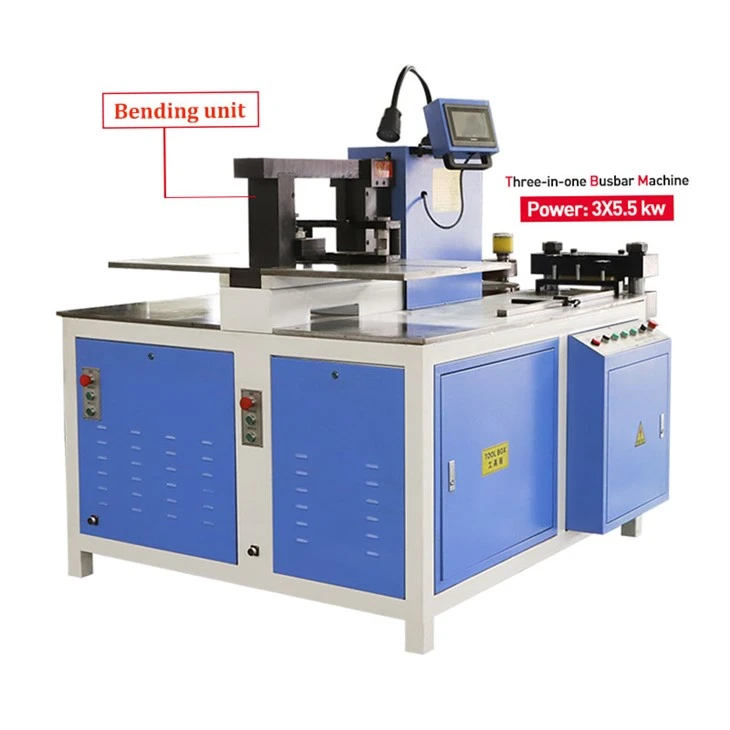

► Batma Sistemi:Cihaz, yüksek düzeyde otomasyon ve esneklik sunan bir Siemens akıllı kontrol sistemi ile donatılmıştır. Parametre ayarlarında basit ayarlamalar yoluyla, dikey katlama, yan katlama (yatay katlama veya düz katlama), Z şeklinde bükülme, U şeklinde bükme, kabartma ve bükülme dahil olmak üzere çeşitli bükme işlemlerinin yürütülebilir. Ayrıca, L, Z ve U türleri gibi çeşitli kalıpları destekleyerek, 50 işleme tarifinin depolanmasını sağlar. Kullanıcılar, depolama ve paylaşım amaçları için bu tarifleri bir USB flash sürücüsüne kopyalama kolaylığına sahiptir. Tersine, tarifleri USB sürücüsünden hızla içe aktarabilirler, farklı parti ve özelliklerin bakır bara bükülme işlemleri arasında hızlı geri alma ve sorunsuz geçişe izin verebilirler. Bu işlevsellik üretim verimliliğini büyük ölçüde artırır ve tutarlı süreç istikrarı sağlar.

Punch Max, 500 kN'lik bir yumruk/bükülme kuvvetine sahiptir, 4.3 mm'den 36 mm'ye (çaplı sembol ∅), maksimum 800 kN'lik bir kesme kuvveti ve maksimum tabaka kalınlığı ve maksimum 260 mm genişliği işleyebilir.
Dikey bükme için, maksimum viraj açısı maksimum bükülme genişliğinde 90 derecedir. Yatay bükme için, maksimum tabaka kalınlığı da 16 mm ve maksimum genişlik 260 mm'dir.
Makine, artı veya eksi 1 derece bükülme doğruluğu ve artı veya eksi 0. 2 derece ile mükemmel CNC doğruluğuna sahiptir.

1. Nicel dişli pompası
Kantitatif dişli pompası, yüksek frekans ve yüksek kirlilik ortamı için uygun bir pompadır. Yüksek verimliliğe sahiptir ve 250KGF/cm2'nin altında basınç üretebilir.
2. Taşma valfi
Taşma valfi, tüm hidrolik sistemin maksimum basıncını ayarlamak için kullanılan bir basınç kontrol vanasıdır. Hidrolik sistemin maksimum basıncı 220 kgf/cm2'ye ayarlanmıştır.
3. Solenoid ters valf
Solenoid ters valf, sistemdeki yağ akışının yönünü, yani yağ kaynağındaki yağ akışının, yağ silindiri, yağ pompası ve sistemdeki diğer çalışma cihazlarının yönünü kontrol etmek için kullanılır.
4. Yağ tankı
Yağ tankı çelik plakalarla kaynak yapılır. Yağ tankını temizlerken ve yağ filtresini değiştirirken, yağı boşaltmak için yağ tankının yan tarafındaki tahliye vanasını açın. Hidrolik yağın incelenmesi ve değiştirilmesi: Genellikle hidrolik yağ gözlem ve test ile kontrol edilebilir.
