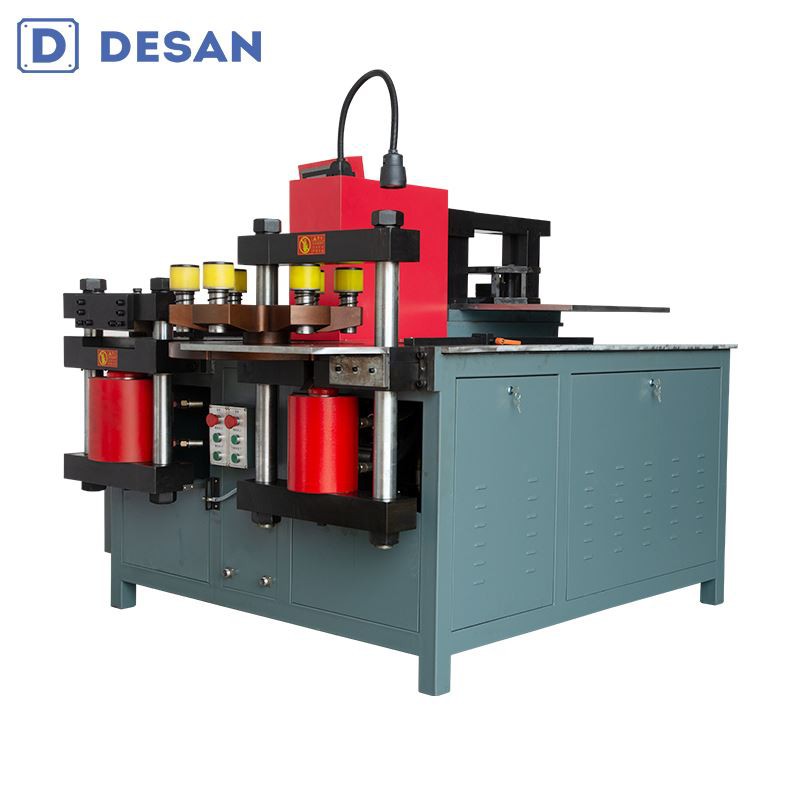

DS-503SK-B Cnc Trafo Bakır Bara Zımba Makinesi
Otobüs işleme makinesinin temel amacı, yüksek ve alçak gerilim şalt cihazları, yüksek ve alçak gerilim komple setleri, güç transformatörleri ve diğer imalat endüstrileri için uygundur.
Delme Ünitesi:
1. Malzeme: Bakır / alüminyum;
2. Maximum punching: ф4.3-ф36㎜
Kesme Ünitesi:
1. Malzeme: Bakır / alüminyum;
2. Maksimum Boyut: 16260mm;
3. Maksimum çıkış kuvveti: 500KN.
Açıklama
Ürün Detayları
Zımbalama, kesme ve bükme için 3 üniteye sahip olan bu makine, kalıp değiştirerek presleme, gofraj, kablo ek yeri presleme, büküm vb. özel işleme işlerini yapabilmektedir.
Bakır ve Alüminyum Kesme Makinesi 503SK-B makinesi 2 tona ulaşabilir, delme/bükme kuvveti 500kn'ye ulaşabilir, en geniş işleme aralığı 260 mm'ye kadar işlenebilir ve en kalını 16 mm'ye kadar işlenebilir.
Ürün uygulaması

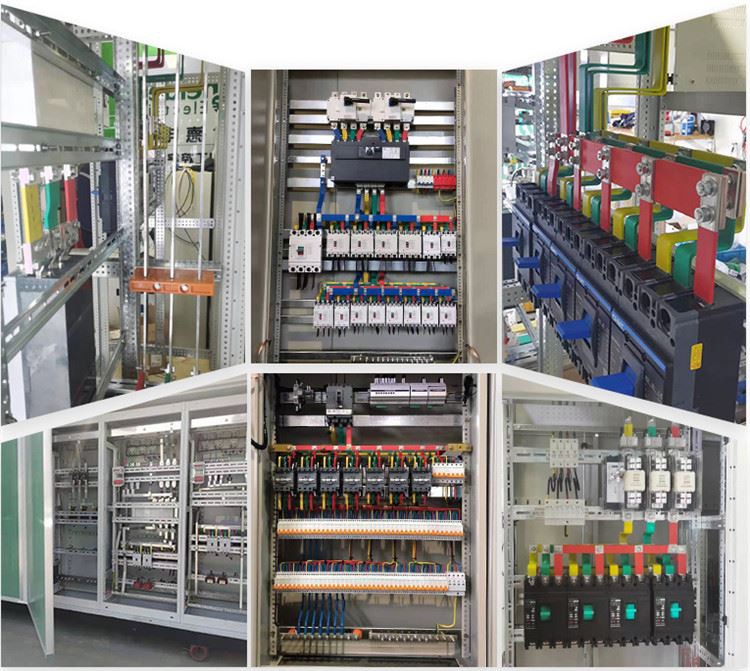

The 503SK-B closed bending structure busbar machine is widely used in Switch cabinet, electric control panel manufacturing, high low voltage switchgear, eletric transformer station, voltage transformer,appliance swich, ship manufacturing,electric elevator manufacturing, electric cabinet manufacturing , Power distribution system product maufacturing.
Ürün Parametresi
İşlev | modeli | DS-303SK-B | DS-503SK-B | DS-803SK-B |
delme | Maks. delme kuvveti (kn) | 300 | 500 | 800 |
Delme çapı aralığı (mm) | 4.3-30 | 4.3-36 | 4.3-36 | |
Maks. kalınlık (mm) | 15 | 16 | 20 | |
Maks. genişlik (mm) | 160 | 260 | 300 | |
Kırpma/Kesme | Maks. kesme kalınlığı (mm) | 15 | 16 | 20 |
Maks. kesme genişliği (mm) | 160 | 260 | 300 | |
yatay bükme | Maks. bükme kuvveti (kn) | 300 | 500 | 800 |
Maks. genişlik (mm) | 160 | 260 | 300 | |
Maks. kalınlık (mm) | 15 | 16 | 20 | |
yatay bükme | Maks. genişlik (mm) | 100 | 120 | 120 |
Min. açı (Derece) | 90 derece | 90 derece | 90 derece | |
Dış boyut | mm | 190013501400 | 192515601490 | 205016001650 |
Güç | kw | 3x4kw | 3x5.5kw | 3x5.5kw |
Ağırlık | Kilogram | 1400kg | 1950kg | 2350kg |
CNC hassasiyeti | bükme hassasiyeti | ±1 degree | ±1 degree | ±1 degree |
Tekrar bükme hassasiyeti | ±0.3 | ±0.3 | ±0.3 |
Ana Özellikler
1. Delme istasyonu: 6 delme kalıbı ile kurulu taret delme ünitesi, delme kalıplarını sık sık değiştirmeye gerek yoktur, zamandan tasarruf sağlar, kalıp değiştirme hatasını azaltır, delme kalıplarının ömrünü uzatır.
2. Kesme istasyonu: Kesme ünitesi keskin kesme kullanır, kesi arayüzü düzdür, sarkma, çapak ve atık yoktur, keskin güzel keskindir!
3. Bükme istasyonu: a. Bükme ünitesi, üç çalışma pozisyonunun diğerlerini rahatsız etmeden aynı anda işlemlerini yapabilmesini sağlayan çift katlı bir çalışma masası kullanır.
b.Farklı benleri değiştirerek düz büküm ve dikey büküm yapabilir.
C.İthal bir PLC kontrol sistemi, bükülmeyi kolaylaştırır.
